Signex PST96D25 Sub-D Argent

Le Signex Isopatch Bantam est basé sur le même design qui a rendu l'Isopatch si populaire, mais utilise un connecteur Bantam de 4,4 mm largement accepté dans les studios professionnels.

Le connecteur Bantam, conçu et construit pour résister à l'utilisation intensive rencontrée dans un environnement professionnel, offre des performances de contact supérieures dans un espace bien plus ergonomique.

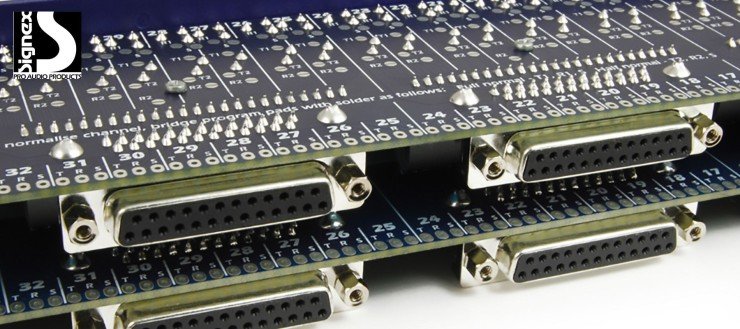

La prise double Bantam utilisée dans l'Isopatch Bantam est d'une conception fermée qui aide à empêcher les l'introduction des contaminants qui réduisent la durée de vie du contact, avec un espacement permettant d'accepter des connecteurs doubles "stéréo". Les contacts sont en bronze phosphoreux plaqué or ou argent, avec des contacts d'interrupteur en palladium massif (en option). Tous les composants sont montés sur deux circuits imprimés horizontaux, ce qui rend l'Isopatch Bantam très solide et donne un accès complet à la plupart des circuits, y compris les points parallèles et les "Program Pads" spéciaux pour la normalisation. L'utilisation de câbles de raccordement flexibles entre les circuits imprimés supérieurs et inférieurs permet d'ouvrir l'Isopatch Bantam pour l'entretien, si nécessaire.

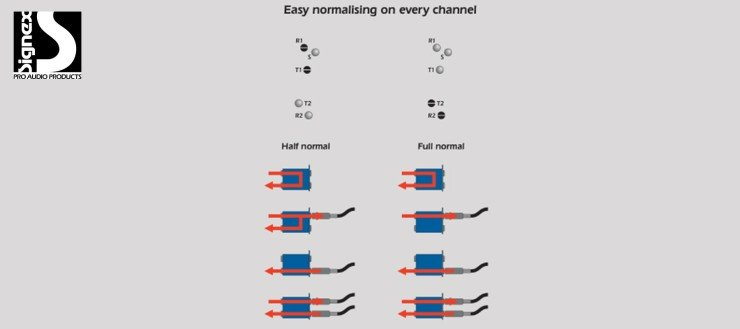

Contrairement aux panneaux de brassage conventionnels, l'Isopatch offre une normalisation complète (par défaut) ou partielle sur chaque canal par simple soudure sur des "plots de programme" spéciaux sur le circuit imprimé supérieur (voir fichier PDF dans onglet "Telechagement") - pas besoin de câblage fastidieux. En fait, si l'Isopatch Bantam est déjà installé, vous n'avez même pas besoin de débrancher les connecteurs arrière. Le circuit imprimé redessiné propose désormais des connecteurs Sub-D 25 câblés selon le standard Tascam 38/88, de sorte que les faisceaux de câbles peuvent être constitués séparément, puis simplement branchés sur place. Des versions à soudure directe sont également disponibles, avec des points de fixation de câble pour chaque canal sur la carte. L'Isopatch peut être utilisé pour la plupart des types de signaux audio, y compris les lignes mono, stéréo, symétriques et asymétriques.

L'isopatch peut également être utilisé pour les points d'insertion d'une console de mixage sans avoir besoin de câbles spéciaux de "splitter".

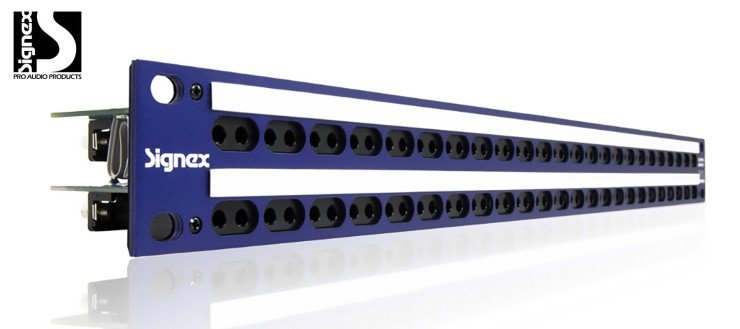

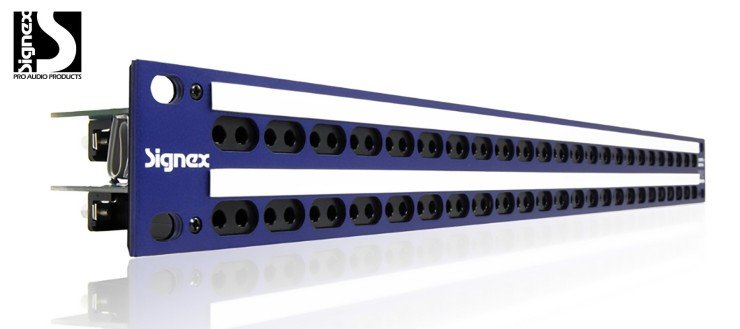

Au cours des dix dernières années, le Bantam Isopatch a acquis une solide réputation de fiabilité et Signex  introduit maintenant la gamme Isopatch Bantam PRO. Signex n'a pas pu trouver un moyen d'améliorer la conception de l'assemblage du circuit imprimé, mais a doté la gamme PRO d'un nouveau panneau avant bleu métallique. La gamme PRO ajoute de la beauté aux attributs bien établis d'Isopatch, d'une excellente valeur et d'une fiabilité éprouvée.

Caractéristiques

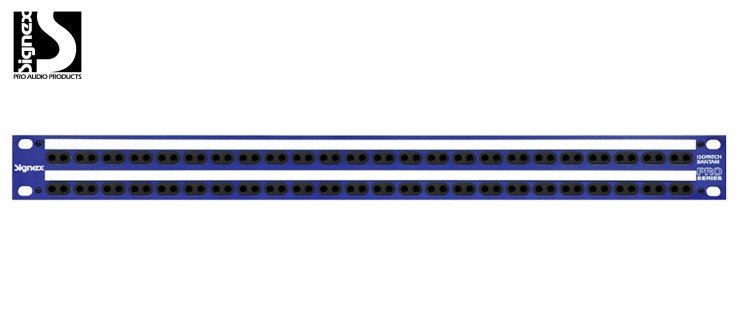

• Deux rangées de 48 Jacks Bantam dans un rack 19" 1U
• La conception du Jack fermé empêche la poussière et la saleté d'entrer
• Contacts de points de croisement en palladium massif
• Terminaison arrière Sub-D format Tascam DB25
• Demi-normalisation et normalisation complète disponibles sur tous les canaux
• Convient aux signaux symétriques/asymétriques et stéréo
• Kit de barre de support disponible pour un soutient supplémentaire de câble arrière
• Bandes d'insertion soignées pour la désignation des prises
• Convient pour les points d'inserts sans besoin de câblage spécial
• Points de câblage en parallèle pour chaque Jack

Spécifications
• Connecteurs avant : Douilles Jack Bantam de 4,4 mm
• Terminaison arrière : Sub-D 25 femelle format Tascam standard
• Normalisation : Demi-normalisation et Normalisation complète programmable sur chaque canal
• Résistance de contact de commutation : • Durée de vie des contacts de commutation : >10.000 manoeuvres
• Dimensions : 483 x 45 x 71 mm (L x H x P)
• Ouverture minimum requise :  44,2mm
• Poids net : 1085g
